Jour 5 : fabrication du cadre

L'objectif est de réaliser un cadre pour l'aquarium qui va recouvrir la cuve du 3 cm et déborder de 7 cm. Ce cadre sera démontable et rétro éclairé.

Pour ce projet j'ai utilisé des plaintes blanches en bois prevu pour la pose murale. Les plaintes mesures 200 cm sur 10 avec 1 cm d'épaisseur elles seront accompagné d'un listel en métal chromé le tout sera collé à la noéprène sur un cadre en pin brut de 15 cm de large.

Je commence par créer le cadre en laissant 162 cm de large à l'intérieur et 102  cm pu de hauteur.

Jour 4 : le fond décoratif en pierre de parement

L'objectif est de réaliser un fond en relief,  résistant à l'eau,  avec un effet sympa.

Pour cela, j'ai acheté des pierres de parement en pierres beige chez leroymerlin pour 14,90€ du mettre carré soit 30€, une cartouche de silicone silirubAQ et une disqueuse avec un disque diamant.

J'effectue une pose en quinconce alignée sur le haut de l'aquarium car les coupes du bas seront masquées par le sable et je colle les plaques de parement avec 2 points de silicone.

IMPORTANT : laisser 1cm de chaque côté pour la dilatation.

Maintenant que j'ai fini la pose des plaques pleines,  j'attaque les coupes des côtes.

sur la photo j'avais fini le cadre. Le tutoriel viens après.

Voilà, le fond est fini.  Attendre 4 jours avant la mise en eau.

Jour 3 : la rampe d'éclairage

Maintenant que la cuve est prête,  je vais réalisé la rampe d'éclairage.

Pour ce faire,  j'ai utilisé une planche en bois aggloméré avec un plaquage noir laqué qui traînait dans mon garage.

Je l'ai coupé au dimension 160,2 x 15,2 pour qu'elle s'ajuste parfaitement sur le dessus de la cuve.

Je commence par tracer l'axe de l'implantation des spots a 7 cm du bord avec le plaquage laqué noir et je met des repères pour les 3 spots

Pour les spots, j'ai acheté 3 spots à encastrer 4x3watt sur ebay avec des convertisseur 220 12v pour 15 euros

J'ai clocher 3 trous au diamètre du spot avec une scie cloche à bois

J'encastre les spots

Vue de derrière

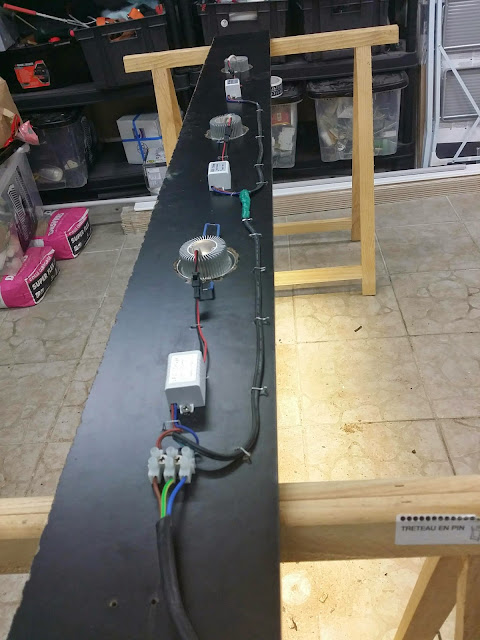

Maintenant j'attaque le réseau electrique avec une arrivée en 220v

Comme vous pouvez le voir,  chaque connections  est soudée et gainée avec du thermorétractable

Ma rampe est prête,  il reste plus qu'à faire des encoches pour la tuyauterie et à le coller à la silicone au dessus de la cuve.

Voici le résultat allumé

Jour 2 : création de la cuve

Les plaques de verres fraîchement livrée, j'attaque le collage de la cuve.

Pour commencer, je pose la plaque de fond sur des tréteaux et je dispose le matériel

Liste du matériel :

8 pinces en plastique

6 équerres en métal

4 cartouches de silicone silirubAQ (34€ sur ebay)

Un pistolet à silicone

De l'acétone

Un rouleau de papier

Je commence par coller le côté gauche

Bien dégraisser avec de l'acétone les partie à encoller

Faire un joint de l'épaisseur de la plaque à coller soit 1cm

Sur la photo j'ai déjà collé le côté et j'attaque le fond mais vous pouvez voir ce que cela donne.

Pour avoir une épaisseur de 1mm je dispose des allumettes que je retirerai après.

Une fois le cordon de silicone fait ainsi que les allumettes positionnées,  je pose la plaque puis je fait un joint intérieur de 2 cm que j'humidifie lisse avec de l'eau savonneuse, lisse avec une calle à joint et je la maintien avec les équerres et les pinces.

Je colle toutes les plaques et laisse sécher 4 jours.

Voilà,  la cuve est prête!

Jour 1 : préparation de la niche

Pour créer la niche dans le mur,  j'ai retracé autour de mes trais de crayon.
+160 + 6 cm en largeur pour pouvoir y passer les doigts.
+100 + 20 cm en hauteur pour l'épaisseur de l'étagère qui supportera l'aquarium et la rampe d'éclairage.

Entre les deux murs (là où se trouve la laine de verre) je ferais passer la tuyauterie et l'électricité qui iront de l'aquarium au sous sol.

Pour créer la niche, j'ai utilisé une disqueuse avec un disque diamant.

Attention poussière.

J'ai cloché à la verticale pour fixer les équerres.

Les équerres sont fixées avec des tamis à scellement chimique et des tiges filetées boulonnées sur une profondeur de 20 cm.

La résistance des scellements chimiques est de 50 kg par tiges dans de la brique de plâtre creuse. J'en est 3 par équerre x 4 soit 600 kg de résistance théorique.

Infos : Dans du béton,  la résistance est de 1000 kg par tige.

Les équerres de 18cm x 40cm  sont prévus pour de fortes charges (300 kg) chacune achetées chez leroymerlin 5.20€ unité.

http://www.leroymerlin.fr/v3/p/produits/equerre-renforcee-robusto-acier-blanc-18-x-40-cm-e1400577228

J'ai également percé le sol par le sous sol pour faire passer la tuyauterie 2x22 2x5 et l'électricité 1x22.

Pour l'électricité,  j'ai gainé  5 files.

2 rouges 2 bleu et un terre.

2 pour la lumière,  2 pour les chauffe eau.

La planche est du pin brut 15x160x3 achetée 7€ chez bricodepot

http://www.bricodepot.fr/toulon/planche-sapin-du-nord-brut-long-240-m/prod6705/

(il n'y a pas le produit sur leur site mais ça y ressemble)

Attention, il faut que les équerres soit parfaitement de niveau !!.

Jour 1 : Les plans

Le plan de la cuve

Pour commander les plaques de verres, je doit en connaître les dimensions.
Je sait que les dimensions extérieurs de ma cuve sera de 160x100x15 mais à cela doit être retiré l'épaisseur des plaques et ne pas oublié que ma plaque de devant sera plus petite en hauteur pour que notre cascade soit à l'air libre.

Une petite précision supplémentaire, les joints sont de 1mm entre les plaques dans les dimensions extérieurs seront x + 2mm.

Dans mon cas, voici les dimensions de mes plaques sachant que j'ai choisi une épaisseur de 10mm  :

A) Fond : 160x100 cm
D) Face : 160x30cm
C) Droite : 13x100cm
C) Gauche : 13x100cm
B) Aplat (fond de cuve) 158x13cm

Attention, sur le plan, les côtes (C) sont erronées, en effet, c'est 13,0cm et non 15,0cm.
Une erreur qui m'a du faire retailler ces 2 plaques ;)

J'ai commandé ces plaques à une société spécialisée dans le verre en Ile de France:

JORDANELLE Distribution
9,rue de la Metairie
Z.I De L'isle
95640 Marines

contact :
01.30.39.92.64
jordanelle.distrilab@orange.fr

Ils m'ont livrés ma commande en 4jours pour ~ 400€ avec une pièce sur-mesures :
Un tube de 150cm de diamètre 22 percé tout les 10cm sur une ligne droite avec une encolure de 16 sur une extrémité pour le tuyau de 16/22 venant du filtre.

On peut voir le tube en qestion sur la photo ci-dessus, j’essaierai dans faire une meilleure plus tard.

Jour 1 : L'implantation

Je commence par repérer l'endroit sur mon mur où je souhaite encastrer mon aquarium.

Je prend une règle de maçon, un niveau, un crayon de maçon, une équerre de maçon pour tracer directement sur le mur l'implantation de la cuve.

J'ai choisi un mur porteur qui malheureusement pour ce projet, est en brique alvéolaire de 25. Donc pour supporter le poids (~ 180 kg) , il va falloir faire les choses bien.

Maintenant que j'ai tracé mon mur et engueulé par ma femme, je mesure la distance de mes parallèles pour connaître les dimensions extérieur  de la cuve. Dans mon cas, 160 de large, 100 de haut.

Pour connaître la profondeur, j'ai percé à la cloque la première couche de mon le mur afin de mesurer la distance entre les briques porteuses et le mur interne de mon salon. Pour bien comprendre, voici la composition de mon mur de l'extérieur vers l’intérieur

p1 - le crépis (1cm)
p2 - le goudron (0.5cm)
p3 - brique alvélolaire (25cm)
p4 - laine de verre (5cm)
p5 : vide (2cm)
p6 : brique alvéolaire (5 cm)
p7 : platre (1cm)

Donc la profondeur disponible est de p4 + p5 + p6 + p7 = 13cm

Mais, je souhaite conserver la laine de verre et une marge donc 13 - 5 - 1 = 7cm

Voila, je sait que mon aquarium sera encastré de 7 cm. Néanmoins, 7 cm de profondeur n'est pas suffisant pour le confort des poissons donc je vais garder un espace intérieur de cuve de 13 cm et mon aquarium ressortira de 8 cm du mur.
